ATS电子风扇发动机冷却系统电器部分如何安装

   苏州驿力ATS电子风扇式发动机冷却系统行业内一般称为发动机智能冷却系统，简称ATS智能冷却系统。该系统采用电子冷却风扇，辅助单片机为核心的ECU控制器，具有智能恒温，精确控制发动机水温和按需散热、节能降耗的优势特点。相比传统发动机冷却系统采用皮带驱动电子风扇进行散热，驿力发动机冷却系统ATS除了技术上的进步以外，在冷却系统的空间安装布置上也具有所创新，可以实现灵活安装。为了让用户了解驿力科技发动机智能冷却系统ATS，小编将陆续介绍ATS智能冷却系统的安装方法。今天我们就一起看下ATS电子风扇发动机冷却系统电器部分是如何安装的。

1.安装要求

（1）ECU安装环境要求：安装在隔热、防水、通风、防腐的电器仓内，环境温度不超过60度。

（2）ECU安装注意事项：

a.接ECU线束之前必须断开整车总电源。

b.每条线束均有明确的中文标签，按使用说明进行连接。

c.在整车进行电焊作业前，需断开整车总电源，并拔下线束航插。

（3）ECU主线束安装：

主线束航空插件与ECU总成连接（包括两个小型航空插件）并旋紧。

电源线：所有电源线鼻子必须集中接在电源总开关的“—”标识端。

接地线：所有接地线鼻子必须独立于其它系统，集中接地。

（4)散热器冷却风扇与传感器线束

a.冷却风扇顺序：线束上的风扇1#插接器，与散热器进水管的冷却风扇相连,然后依次水平连接风扇2、3、4、…(出口水风扇）。

b.散热器传感器总成安装定义

线束上的散热器进水传感器插接器与散热器上水管的传感器相连。线束上的散热器出水传感器插接器与散热器下水管的传感器相连。

注意：传感器与线束对插时，必须保证插接件连接可靠，密封好。

（5)中冷器风扇与传感器线束

a.风扇顺序：线束上的风扇1#插接器，与中冷器进气口的风扇连接,然后依次连接。

b.中冷传感器安装定义

线束上的中冷器出气传感器用插接器，与中冷器出气口（必须确认！）传感器相连。

注意：传感器与线束对插时，须保证插接件连接可靠。

（6)显示模块的连接

显示模块固定到仪表台孔内。显示线束预先从仪表台引到电器仓内，与主线束的显示线插接器连接。保证插接件连接可靠，线束捆扎牢固。

（7)线束说明

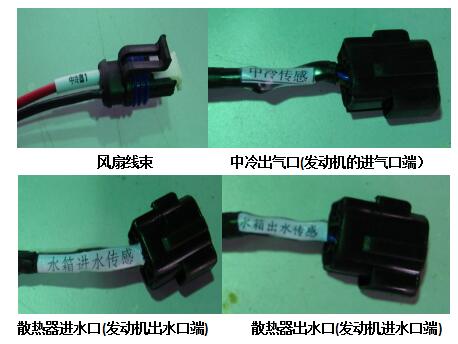

风机线束

ECU电源、电机电源必须接在同一个点上

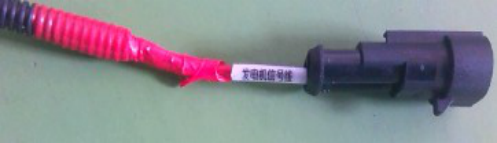

接发电机W端或R端，若无则接在24端

有刷系统

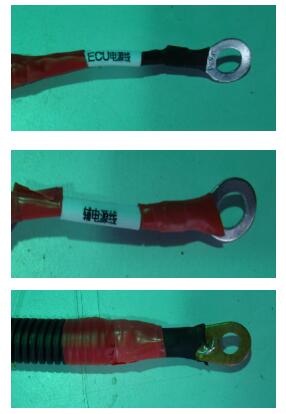

ECU电源、辅电源、电机电源必须接在同一个点上

接发电机W端，若无则接在24端

（8）接插件说明

A．无刷系统的接插件采用34 Pin一体式焊接防水插件，阻燃等级：UL94 V0。接插件有防呆设计，不会出现插反情况。因为接插件Pin比较多，接插件接插要保证牢固可靠，所以接插件插接比较紧，插拔需要一定的技巧，请勿粗暴操作；正确操作如下图所示：

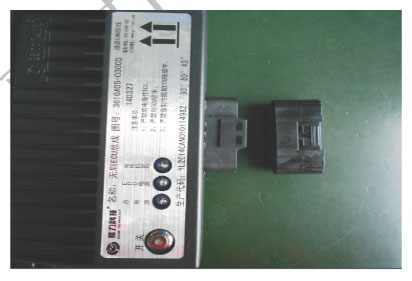

  【1】线束34针母插件和ECU34针公插件卡扣端一致向上；

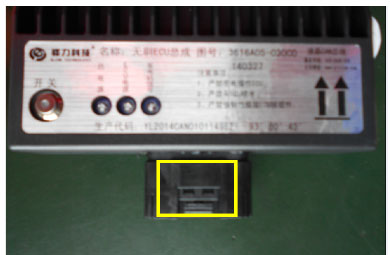

【1】 如下图黄框内，保证公母接插件插接良好，卡扣必须完全被卡住。

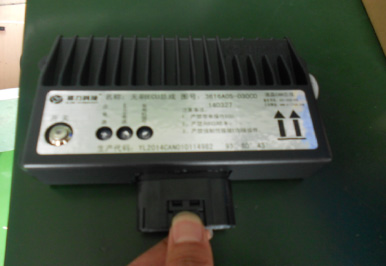

【1】 拆解一只手扶住ECU,另一只手拇指按下卡簧，保证卡扣弹出卡框，同时向外直拉线束，直至线束与ECU脱离。

注：切勿用力猛拉，猛拽，左右拉拽，以免破坏插件及端子。

B．有刷系统的接口采用四个航插，一个四针航插，一个五针航插，两个八针航插。航插有防呆设计，不会出现插反情况。在连接时螺纹要拧紧，防止由于松散导致接触不良，插拔时卡扣要对准。正确操作如下图所示：

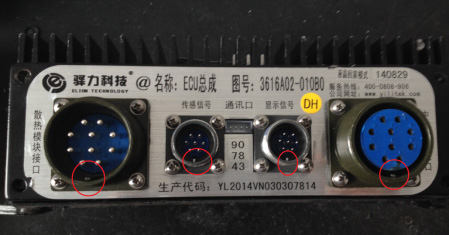

      【1】线束母端航插和ECU公端航插卡扣端一致；

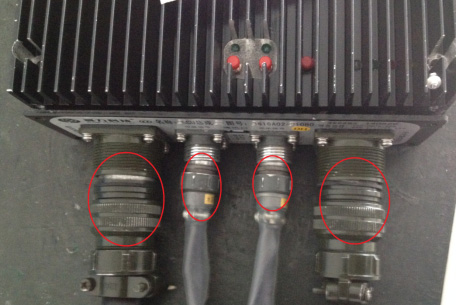

      【2】如下图黄框内，保证公母插件插接良好，螺纹要拧紧，不能松。

2.需注意事项

（1）风扇后端不得有障碍物，防止风扇背压升高而减小风量，影响散热。

（2）装用铝制散热器时，必须采用铝制散热器专用冷却液（P值：7.0-9.0），否则不予保修。

（3）ECU处于通电状态、且发电机工作状态时，切勿断开电源总开关。

（4）ECU不可处于50W以上的电磁环境之中。

（5）线束捆扎应可靠，防止与其它件磨蹭破损。

（6）中冷器传感器必须在中冷器的出口端（不符时，客户可自行调整）。

（7）必须按线束所示线序进行联接、不得擅自更改线束。

（8）底盘临时启动移车时，需保证系统接入完整，搭铁可靠。并需充分保证露天时的防雨水侵害。

（9）加注冷却液时，必须打开水暖及除霜器放气阀，彻底放尽系统内空气。

（10）需注意防止车身焊接时的火花，溅到换热器芯部，造成损坏报废。

（11）无刷风机的ECU控制程序中预设了冷却风扇反转除尘功能。在ATS智能冷却系统通电时，无刷风机会反转一段时间，需注意防范发生危险！！
